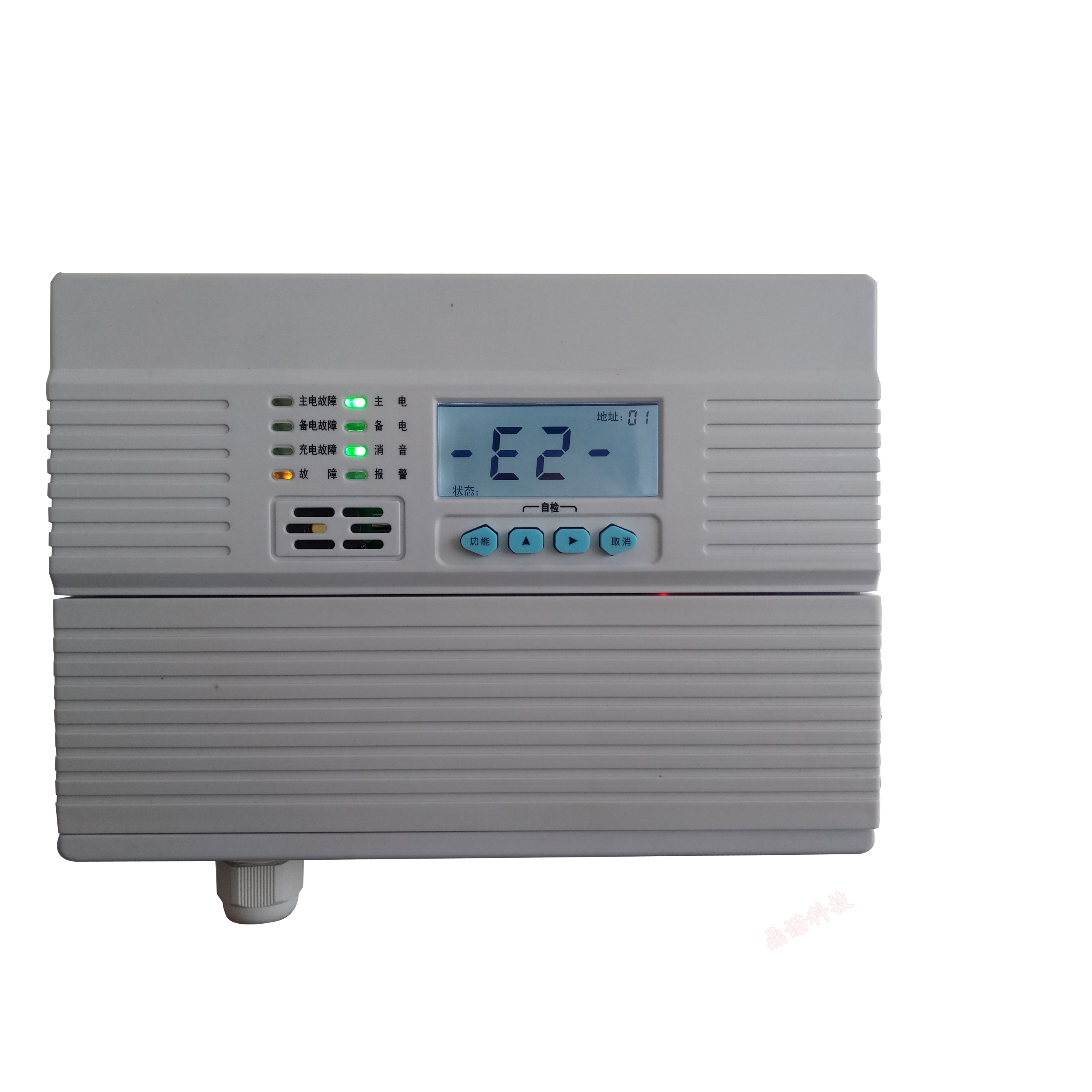

DN-K4000N型可燃气体报警控制器

1. 概述

DN-K4000N型可燃气体报警控制器，是一款功能实用、操作方便的可燃气体报警控制器,可与我公司的DN-T4000AS，DN-T4000A，DN-T4000AS/Y，可燃气体探测器配套组成工业用可燃气体报警系统。
DN-K4000N型为非防爆产品，安装在非防爆场合，采用壁挂式安装。
特点：
l 液晶显示，全中文菜单操作；
l 单回路2总线通讯，信号无极性设计，具有自动保护功能，系统抗干扰能力强，布线经济，安装方便；
l 自动故障检测，能准确指示故障部位及类型；
l 可自动检索探测器类型和报警点，实现%LEL/PPM/%VOL多类型探测器在同一系统监控，无需设置；
l 内置数据存储，能记录20条报警信息、20开关机时间信息，信息掉电不丢失；
l RS485总线通讯接口（选配，标准Modbus/RTU协议），能实现与上位机控制系统联网，实现异地监控，大大提高可监控的及时性、准确性。
l 内置2组继电器触点信号输出，可联动控制排风扇或电磁阀等设备。联动信号可手动、自动输出。

本产品的设计、制造及检验均遵循以下国家标准：
GB16808-2008《可燃气体报警控制器》

2. 主要技术指标

安装方式：非防爆场合的壁挂式安装
工作电压：主电：AC220V±15%,50Hz±1%
备电：3.7VDC/2200mAh
功    耗：≤10W
工作温度： -20℃～+55℃
工作湿度： ≤93%RH
容    量：≤3
信号传输：M-Bus两总线
连接线缆：≥RVS 2*2.5mm²(双绞线)
信号传输距离：≤800m
报警声音：≥75dB
报警方式：声、光报警；
声音报警：分故障报警，浓度报警两种不同的声音;
光 报 警：通过LED发光二极管显示出系统状态（报警、故障）、电源状态（主电故障、备电故障、充电故障）
联动输出：两组继电器输出（容量：5A/250VAC或5A/30VDC）其中联动1默认为常保持无源开关量，联动2默认为脉冲无源开关量(左边继电器为联动1,右边继电器为联动2)。
上位通讯接口：RS485总线通讯接口（支持Modbus协议）
故障代码：“E1”  当前地址探测器传感器故障
          “E2”  当前地址探测器通讯故障
          “E8”  连接探测器的回路短路
外形尺寸：210mm×150mm×50mm
